Telemetry : 0.35g~5g
  • SIL 또는 DIL형 모듈

  • 동작전압 : 3-6V dc

  • SIL 형

  • 저 소비전력(0.02mW~)

  • 저 스퓨리어스

  • 사용기간 : 1-12개월

Telemetry : 5g~25g
  • SIL 또는 DIL형 모듈

  • 동작전압 : 3-6V dc

  • SIL 형

  • 저 소비전력(0.02mW~)

  • 저 스퓨리어스

  • 사용기간 : 3-12개월

Telemetry : 5g~25g
  • SIL 또는 DIL형 모듈

  • 동작전압 : 3-6V dc

  • SIL 형

  • 저 소비전력(0.02mW~)

  • 저 스퓨리어스

  • 사용기간 : 3-12개월

GPS Telemetry : 70g~250g
라디오비콘 (Radio beacon)
GPS 수신기
  • SIL 또는 DIL형 모듈

  • 동작전압 : 3-6V dc

  • SIL 형

  • 저 소비전력(0.02mW~)

  • 저 스퓨리어스

  • 사용기간 : 6-24개월

Telemetry : 150g~250g
  • SIL 또는 DIL형 모듈

  • 동작전압 : 3-6V dc

  • SIL 형

  • 저 소비전력(0.02mW~)

  • 저 스퓨리어스

  • 사용기간 : 12-48개월

GPS Telemetry : 70g~250g
라디오비콘 (Radio beacon)
GPS 수신기
  • SIL 또는 DIL형 모듈

  • 동작전압 : 3-6V dc

  • SIL 형

  • 저 소비전력(0.02mW~)

  • 저 스퓨리어스

  • 사용기간 : 3-8개월

전파방향탐지 원리
TV나 영화를 보면 전파발신기를 부착하여 그것을 추적하는 모습을 보셨을 것입니다.
눈에 보이지 않는 전파를 간단한 장치로 목표를 추적하여 찾아내는 것을 보고 신기하게 생각하지는 않으셨는지요?
유선방송이 없던 시절에 옥외 TV안테나를 TV신호가 잘 잡힐 때까지 안테나 파이프를 잡고 이리저리 돌려보셨으리라 생각됩니다.
지진의 진앙지 확인과 마찬가지로 전파발신지의 방향 및 위치 추적이 가능한 것입니다.
오래전 유럽의 아마추어무선사들에 의해 시작된 ARDF는 전파와 스포츠가 조화된 흥미진진한 운동으로 자리잡고 있습니다.
1. ARDF운동의 발전과정최초의 아마추어 전파방향탐지 운동은 제2차 세계대전 이전에 이미 독일과 영국에서 아마추어무선사들에 의해 널리 행하여졌습니다.독일과 영국의 아마추어들은 서로정보교환 한 것은 아니고 각각 자연발생적으로 독자적인 방법을 개발하였습니다.최근에 우리가 하고 있는 ARDF는 1954년 유고슬라비아 아마추어들에 의하여 개발된 경기방식과 운용방법에 그 근간을 두고 있습니다.

GPS Telemetry   GPS 위치정보 저장장치

(대형포유류동물용)

  • 배터리 전원의 휴대용 응용에 적합한 최소면적, 최소중량 및 초절전형

  • 매우작은 PCB 외관-25mm x 25mm x 4mm (컨넥터 제외)

  • 극-초 저전력 소모-100mW @2.7V 연속동작시 37mA (액티브 안테나 제외)

  • VLSI Solution Oy 사의 GPS 칩셋(VS28020 과 VS28030) 사용

  • VS28020 RF Front end 칩 - 20 핀 QLP 패키지

  • VS28030 Baseband 프로세서 칩 - 144핀 BGA 패키지

  • 모듈러 ASiS™(Application Specific Integrated System) 아키텍처 0.35 uCMOS 공정

  • 통합 iDC™ 직접-변환, RF front-end

  • 12채널 패러럴 위성신호 수신기

  • 초고속 신호응답용 고집적도의 서치 엔진

  • 독특한 초저전력 소모, 32 MIPS 16 비트 DSP - 코어

  • Pre-empative Real Time Operating System Control(VSDSP RTOS)에서 RISC 타입 프로그래밍

  • 16비트 일반용도 입출력 포트(GPIO-port)

  • 저전력 소모 리얼타임 시계회로 내장

  • SPI-인터페이스

  • ○ Sigle chip RF transceiver
    ○ Ideal for low cost short range communication
    ○ Frequency range 300MHz to 500MHz
    ○ High sensitivity (typical -112dBm)
    ○ Program output power up to 25mW
    ○ Small size (SSOP-28 package)
    ○ Low supply voltage (2.7V to 3.3V)
    ○ Very few external components required



위치추적 인공위성을 통한 야생동물 및 가축의 보호 관리 및 연구를 위한 모니터링.

방향탐지용 휴대용 안테나
  • 3소자 폴딩 야기

  • 듀랼루민

  • VHF or UHF

  • 수신이득 1~3db

  • BNC타입

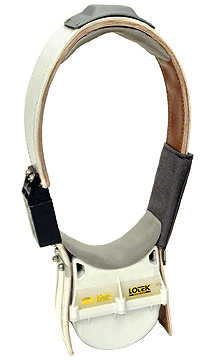

GPS Telemetry : 250g~550g
라디오비콘 (Radio beacon)
GPS 수신기
  • SIL 또는 DIL형 모듈

  • 동작전압 : 3-6V dc

  • SIL 형

  • 저 소비전력(0.02mW~)

  • 저 스퓨리어스

  • 사용기간 : 12-24개월

Telemetry : 5g~20g
  • SIL 또는 DIL형 모듈

  • 동작전압 : 3V dc

  • SIL 형

  • 저 소비전력(0.02mW~)

  • 저 스퓨리어스

  • 사용기간 : 3-12개월

GPS / Telemetry : 20g~50g
  • SIL 또는 DIL형 모듈

  • 동작전압 : 3V dc

  • SIL 형

  • 저 소비전력(0.02mW~)

  • 저 스퓨리어스

  • 사용기간 : 6-12개월

Telemetry : 10g
  • SIL 또는 DIL형 모듈

  • 동작전압 : 3V dc

  • SIL 형

  • 저 소비전력(0.02mW~)

  • 저 스퓨리어스

  • 사용기간 : 7~15일

Telemetry : 7g~10g
  • SIL 또는 DIL형 모듈

  • 동작전압 : 3V dc

  • SIL 형

  • 저 소비전력(0.02mW~)

  • 저 스퓨리어스

  • 사용기간 : 7~20일
